HXGN□-12型箱式(固定)金屬封閉環網開關設備

HXGN□-12型箱式(固定)金屬封閉環網開關設備(簡稱環網柜)，是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中作為開斷負荷電流以及關合短路電流之用，本環網柜配用真空負荷開關，操作機構為彈簧操作機構，該機構既可手動操作，也可電動操作。開關和隔離刀配用手動操作機構，本環網柜可靠性強、體積小、無火災和爆炸危險，具有可靠的“五防”功能。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件售后服務

產品描述

參數

產品概述

使用環境條件

　　1. 海拔高度不超過1000m;

　　2. 周?chē)h(huán)境溫度-5℃~+40℃;

　　3. 相對濕度：日平均值不大于95%，月平均值不大于90%;

　　4. 無導電性塵埃、腐蝕性氣體和水蒸氣的場所;

　　5. 無火災和爆炸危險的場所;無經常性劇烈震動場所。

適用范圍

　　環網柜適用于交流10kV、50Hz的配電系統中。廣泛地用于城市電網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能分配、控制和電氣設備的保護作用，也可裝在箱式變電所中。本環網柜符合IEC420《高壓交流負荷開關—熔斷器組合電器》、GB3906-91《3~35kV交流金屬封閉開關設備》的有關規定。

環網供電原理

　　環網供電一般由三個基本單元組成，進出線柜作為環網單元，當任一線出現故障時，能及時隔離，并由另一單元保證用戶變壓器電路連續。用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案，可實現任何變(配)電所的任意組合方案。

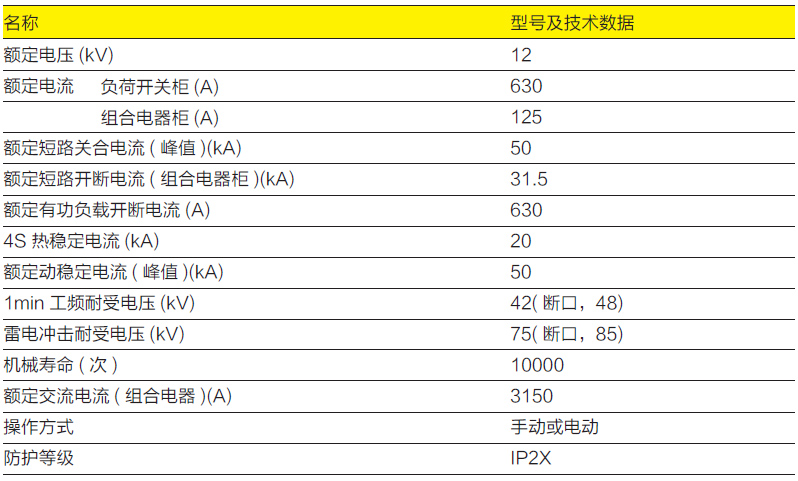

主要技術參數

結構特點

　　1、結構性能特點

　　環網柜的外殼由基本骨架、頂板、面板、側板組成封閉結構。環網柜的頂部為母線室，母線室的前面為儀表室，兩室之間用鋼板隔開，柜的上部有負荷開關室，中下部為電纜進出線和其它元件室。環網柜主要設備有真空負荷開關、隔離開關 (或帶熔斷器隔離刀閘)、接地開關、避雷器、操作機構、聯鎖機構及測量、計量回路等組成。(見圖2)

　　2、功能單元

　　環網柜主要配裝FZN21-12/630型二工位真空負荷開關，主要方案為進線柜和出線柜。

　　A、進線柜方案

　　柜內配裝一臺FZN21-12/630型二工位真空負荷開關，柜內還可靈活配裝CT、PT。主回路由一臺FZN21-12/630真空負荷開關配裝隔離刀，可分別達到接通母線、隔離二個工位。

　　B、出線柜方案

　　柜內配裝一臺FZN21-12/T125-31.5負荷開關—熔斷器型組合電器，并在柜內可靈活裝配CT、PT和Zn0避雷器。熔斷器組合電器柜，熔管帶有撞針，短路情況撞針撞擊跳閘機構, 實現快速開斷，能有效地保護電器設備。

　　C、“五防”閉鎖功能

　　a)送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。

　　b)停電操作：當負荷開關處于開斷位置，才能關合接地開關，接地開關處于關合位置時,插入絕緣隔板到位，才能打開柜門。

　　c)真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。

　　d)兩進線柜之間，進線柜與隔離柜間，亦可實現機械聯鎖。
