ZBM-12型組合式變電站

ZBM-12型組合式變電站是由高壓室、變壓器室、低壓室三者組成一體的成套變配電設備。適用于環網、雙線、終端供電方式，且三種方式互換性極好。進線方式采用電纜。高壓室采用完全可靠的緊湊設計，具有全面的防誤操作連鎖功能，可靠性高，操作檢修方便。高壓室可兼容終端負荷開關、空氣環網開關、SF6環網柜等。變壓器可采用油浸式變壓器、干式變壓器。變壓器室采用溫度控制，可采用自然通風或頂部強迫通風。低壓室設有計量和無功補償，可根據用戶需要設計二次回路及出線數，滿足不同需要。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件售后服務

產品描述

參數

產品概述

　　本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、經濟可移動等特點，占地面積僅為同容量常規土建電站的1/10~1/5，大大減少了建筑費用。在配電系統中用于環網配電系統，也可用于雙電源或終端配電系統，是目前城鄉變電改造的成套設備。

使用條件

　　1. 海拔高度不超過1000m;

　　2. 環境溫度：-25℃~+40℃;

　　3. 相對濕度：日平均值不大于95%，月平均值不大于90%;

　　4. 安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，

　　用戶可與我公司協商。

執行標準

　　本產品符合下列標準：

　　GB/T17467-1998《高壓/低壓預裝式變電站》

　　DL/T537-93《6-35kV箱式變電站訂貨技術條件》

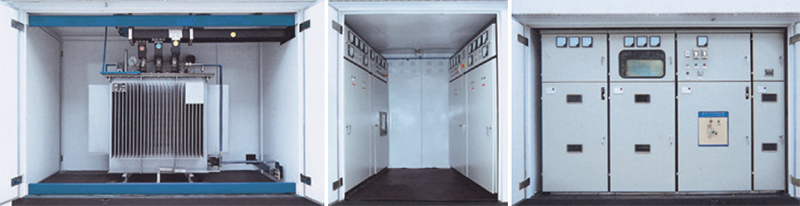

結構特點

　　箱體結構采用槽鋼及角鋼制造，有較強的機械強度，外殼采用鋁合金隔熱復合板、不銹鋼板材或非金屬材料等制造，表面光滑平整，產品美觀大方，且具有較好隔熱效果和較強的防腐性能。各室之間均設有隔板隔成獨立小室，小室內均設有照明裝置，由門控制其開關。變壓器室變壓器頂部裝有排風扇，自動控制變壓器溫度，增加空氣對流降低室溫。變壓站可轉動的連接部分均采用橡膠帶密封，有較強的防潮能力。

　　高壓側

　　智能型一體化變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級;熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。對于800kVA以上的變壓器，可選用ZN12，ZN28，VS1等真空斷路器保護。

　　低壓側

　　低壓側主開關采用萬能式或智能型斷路器，選擇性保護：出線開關選用新型塑殼式開關體積小、飛弧短，最多可達30回路;智能型自動跟蹤無功補償裝置，有接觸和無觸點兩種投切方式供用戶選用。

　　變壓器

　　智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部均配有小車，變壓器可方便地進出。

安裝與使用注意事項

　　智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除應遵守電力部門要求執行的各項規定外，還注意以下事項：

　　A、用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當?shù)膱鏊?/p>

　　B、產品應采用專用吊具底部起吊。

　　C、產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜。

　　D、產品安裝就位后就做好可靠接地：電站底座槽鋼上的兩個主接地端子、變壓器中性點以及外殼、避雷器下樁頭等均應分別由安裝部門接地。所有接地應共用一組接地裝置，其接地電阻應小于4歐姆，從接地網引至本產品的接地引線應不少于兩條。

　　E、產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗：

　　(1) 變電站內是否清潔;(2) 操作機構是否靈活;(3) 主要電器的通斷是否靈活可靠;(4) 電器輔助觸的通斷是否可靠準確;(5) 表計及繼電器動作是否準確無誤;(6) 儀表及互感器的變化及接線極性是否正確;(7) 所有電器安裝螺母是否擰緊，安裝是否牢固可靠;(8) 母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠;(9) 電器的整定值是否符合要求，熔斷器熔芯規格是否正確;(10) 主電路及輔助電路的接點是否符合電氣原理圖要求。
